導語：變電站的變壓器、電容器、電抗器、互感器等都是充油設備，存在火災隱患。電纜夾層、電纜溝等部位失火后火勢蔓延快，且易造成保護開關拒動，引發電網事故。變電站運行的安全與否，直接影響到所轄供區工農業生產順利進行和經濟建設的健康發展。為確保變電站的安全運行，采用先進的細水霧滅火系統勢在必行。四川斯庫爾高壓細水霧廠家提供施工方案與設計。

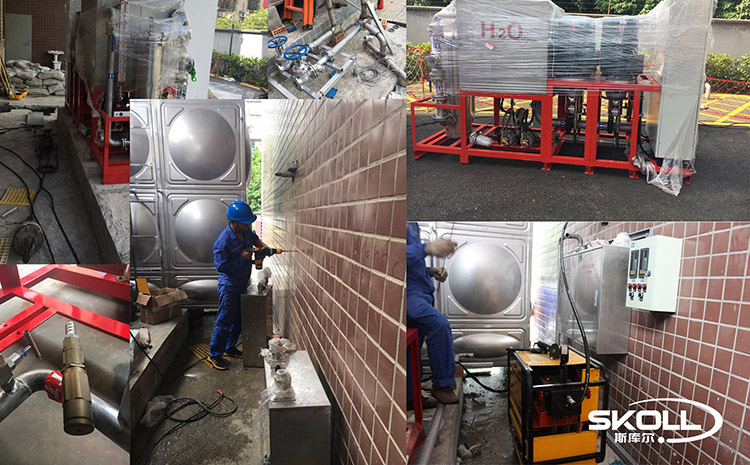

針對2020年第二季度南充市濱江變電站細水霧滅火系統項目，高壓細水霧廠家斯庫爾消防技術團隊經過實地勘察、項目設計、 材料選型，做了一整套的施工方案與設計。目前，該項目已順利完成交付。

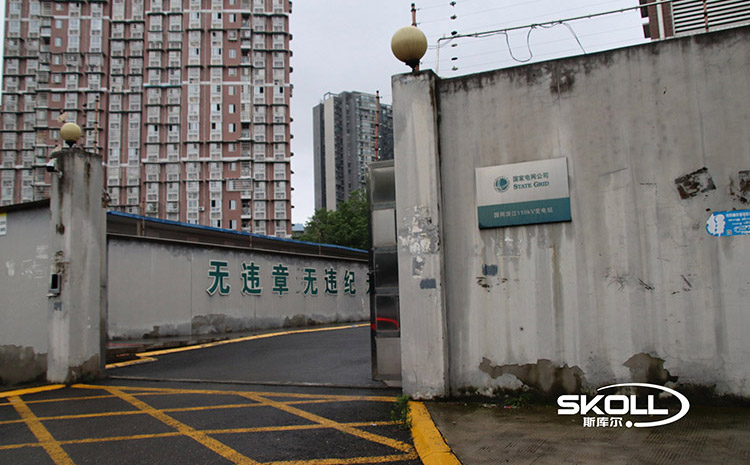

110 kV南充濱江室內變電站地處市政府駐地，站內四周均有消火栓，距市政給水管網較近，取水方便。存在站內剩余空間較小，室內變壓器無排水設施，站內道路下方雨水井電纜井較多等特點。

針對上述諸多因素和特點，四川斯庫爾消防將1、2號變壓器作為兩個保護區。油浸式變壓器外型尺寸為6.1m5m3m  ，其表面積為：97.1平 方米，油坑面積48.5，總面積 145.6㎡。

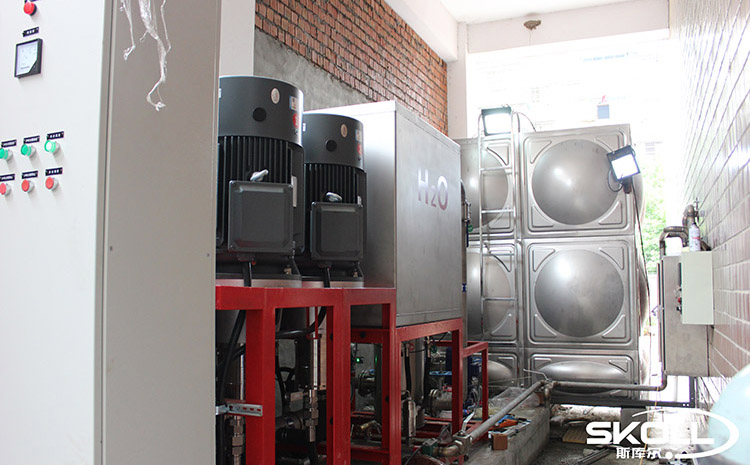

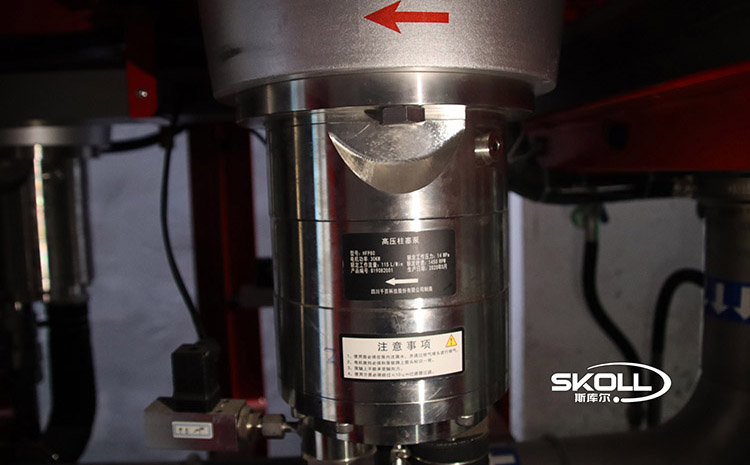

高壓細水霧廠家斯庫爾在保護區外設計了三用一備的高壓細水霧泵組，保護變電站2個主變壓器，其主要參數為：流量=345L/min，揚程=14MPa，電機功率=30KW。

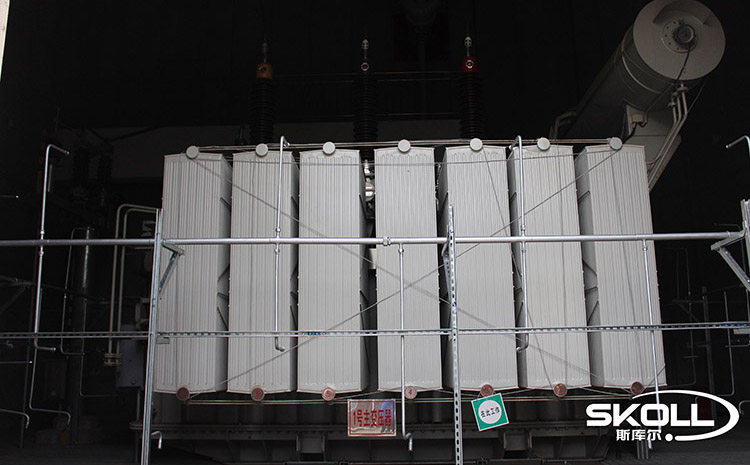

細水霧系統主管分別連接1、2號變壓器主環管，兩個區域設置獨立的區域閥組 。每個變壓器均由48個K系數為0.5的細水霧開式噴頭和兩個K系數為0.7的開式噴頭保護，其總的需求水量為254L/min。

管道材質方面，南充濱江變電站細水霧系統管道及閥門采用不銹鋼無縫鋼管，使用壽命可達60年，管道連接方式為氬弧焊焊接，利于后期變壓器維護檢修時，方便拆卸細水霧管道。

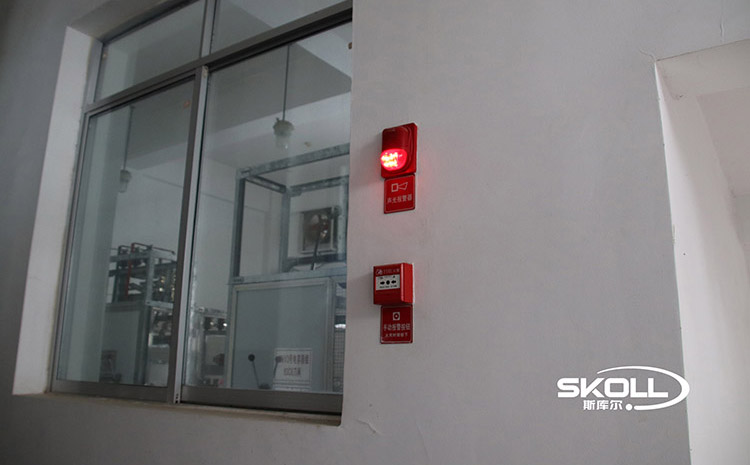

當防護區發生火災時，報警系統的火災探測器將火災信號傳送給控制器，控制器自動發出聲、 光報警，聯動關閉相應的通風系統，并啟動防護區附近的區域閥和細水霧泵組，通過管道、開式噴頭噴放高壓細水霧，對2個主變壓器實施滅火。整個系統可自動、電氣手動和機械應急啟動。

高壓細水霧廠家四川斯庫爾是一家基于細水霧滅火技術智能綜合消防系統解決方案的技術企業，廣泛應用于電力電網、文物古建、軌道交通、城市管廊、圖書館檔案室等各消防救援系統。綜合來看，南充變電站項目采用高壓細水霧系統，對管道綜合布置、節水節地具有良好的效果；其泵房和水箱占地約為21㎡，整體上降低了承重要求和建筑成本。該項目建成后，為南充變電站的安全運行加上了安全屏障。
